Frequentemente,
pensamos nas reproduções gráficas de forma pictórica, onde algumas pessoas
conseguem imaginar escultoricamente. Assim, quando mencionamos a perspectiva
muitos encontram dificuldades, mesmo sabendo que vivemos num mundo
tridimensional, ou seja, tudo, ou quase tudo é tridimensional, possui planos
diferentes, ângulos, arestas, etc., e ocupam o espaço.
Para
desenhar tridimensionalmente será importante pensar tridimensionalmente,
imaginar a forma em diversas posições.
Os
diferentes tipos de perspectivas orientam-se a partir de três direções básicas:
COMPRIMENTO, LARGURA E PROFUNDIDADE.
Portanto,
para obter suas dimensões necessitaremos medir essas direções:
VERTICAL, HORIZONTAL E TRANSVERSAL.
Então
para cada direção podemos instituir um plano, onde obteremos plano vertical,
plano horizontal e plano transversal.
FIGURA 1.
Representação de perspectiva e seus
planos.
Verifique
na Figura 1 que o plano vertical se torna faces da frente e de trás, o plano
horizontal serão as faces superiores e inferiores e as faces laterais são
identificadas pelos planos transversais.
ELEMENTOS DO DESENHO TRIDIMENSIONAL
São
três os elementos no desenho tridimensional:
- Os
elementos conceituais: o ponto, a linha, o plano e o volume;
- Os
elementos visuais: o formato, o tamanho, a cor e a textura;
- Os
elementos relacionais: a posição, a direção, o espaço e a gravidade.
No
entanto, haverá elementos construtivos que possuem a qualidade de estruturar os
sólidos geométricos do desenho tridimensional:
- O
vértice – identifica a união de dois ou mais planos e são identificados interna
e externamente nos sólidos geométricos;
- A
aresta – quando vários planos não paralelos são unidos ao longo de uma reta
conceitual e da mesma forma, podem ser analisados interna e externamente;
-
Face – São as superfícies que determinam o volume no sólido.
Por
exemplo: um cubo possui oito vértices, doze arestas e seis faces.

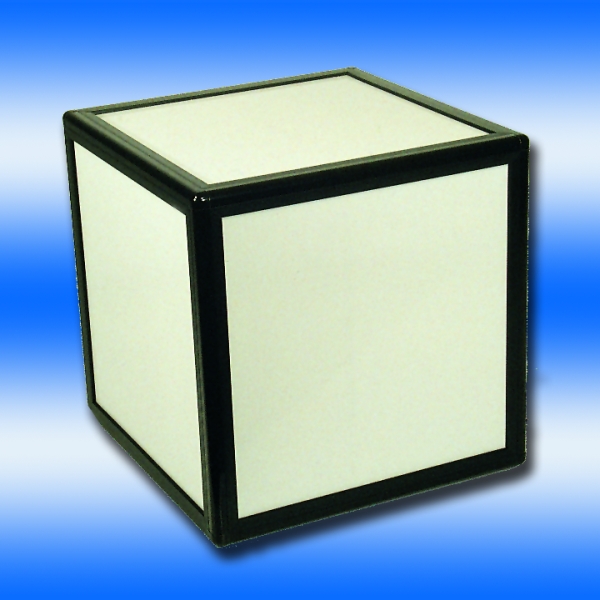

Figura 2
Indicação dos elementos construtivos
